螺母旋转式滚珠丝杠是一种常用的机械传动部件，作为重要的传动装置，它的应用不仅能提升设备的运行效率，还能有效减少设备的运行成本。下面来了解一下螺母旋转式滚珠丝杠的独特优势和特点。

一、螺母旋转式滚珠丝杠是什么

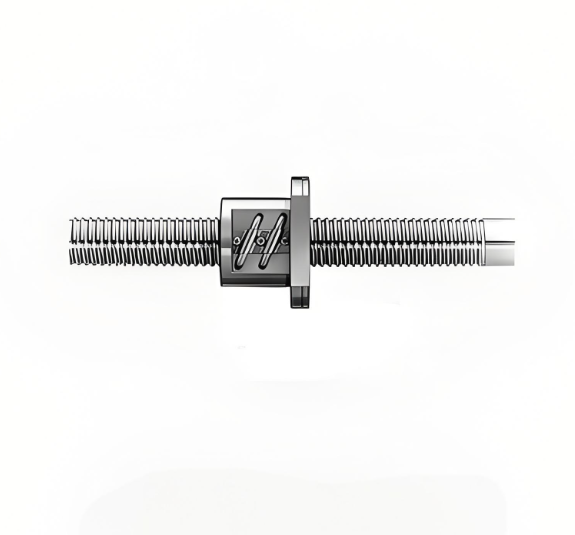

螺母旋转式滚珠丝杠是将单螺母滚珠丝杠与支撑轴承整合为一体的装置。其螺母采用循环器式的钢球循环结构，钢球会沿着螺母内部循环器的沟槽移动到相邻滚动面，随后在负荷区域循环，实现无限滚动运动。

由于外部因素影响，马达在低速运转时，扭矩和速度容易出现波动。而马达可与丝杠轴及滚珠丝杠的螺母分别连接，这样能让微动进给保持在马达的稳定旋转区间内。

二、螺母旋转式滚珠丝杠的特点

1、实现零轴向间隙：滚珠花键的旋转方向无无效行程，角接触结构保障了高精度定位。

2、设计轻巧紧凑：这一特点使滚珠丝杠在保证高精度的同时，具备更小的体积。

3、螺母轻盈且惯性力低：轻质螺母及小惯性力带来高响应性，有助于实现快速反应。

4、运动静音且顺畅：采用端盖循环方式，确保滚珠丝杠运行时噪音低且运动流畅。

5、支撑轴承刚性高：滚珠丝杠两侧的支撑轴承分别采用 60° 和 30° 的高刚性接触角，保障了支撑的稳定性。

6、安装便捷：滚珠花键母的设计让螺母能从轴上轻松取下且钢球不会脱落，简化了装配流程。只需用螺栓将滚珠丝杠固定在支撑座上即可快速安装（建议支撑座内径公差采用 H7）。

三、选择螺母旋转式滚珠丝杠的原因

采用螺母旋转式滚珠丝杠时，伺服电机直接作用于螺母，带动工件实现直线运动。这种设计能有效减少热量产生、降低转动惯量和噪音，尤其在提高进给速度方面效果显著。

在工程设计中，工程师常遇到机床需要较大工作行程（超过 7 米）的情况，常规滚珠丝杠因自重较大、转动惯量增加而受到使用限制，此时往往不得不采用齿轮齿条传动系统。

而螺母旋转式滚珠丝杠系统能有效解决因丝杠自重导致的下垂问题。通过合适的支撑方式，理论上它可设计为无限长，为那些超出常规限制的大型设备提供了理想的传动解决方案。

四、螺母旋转式滚珠丝杠的使用方法

滚珠丝杠和滚珠花键的螺母外圆上分别直接安装了专用支撑轴承。通过使螺母、花键母旋转或停止，仅用一根轴就能实现旋转、直线和螺旋这 3 种运动形式。
