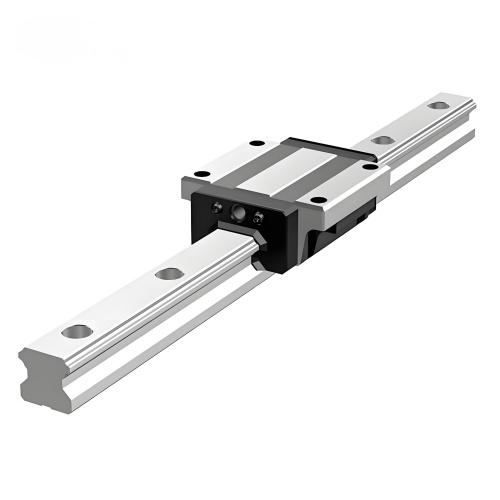

实现了与传统产品相比更近似于球径的深槽滚动面加工，提高了机床所必需的高刚性、耐振动、冲击性、阻尼（衰减性），最适合于径向负荷的超重负荷型LM导轨。
结构与特长
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动:通过组装在LM滑块上的端盖板使钢球列循环运动。钢球的滚动面是通过专用设备和具有极高精度的加工技术加工而成,实现了比以往产品更接近球径的深沟滚动面加工的加工。因此,提高了工具机所必需的高刚性,耐振动与冲击性,阻尼性(减衰性)，成为能够承受超重载荷的类型。
NRS-X型的LM滚动导執的刚性非常高,因此在结构上容易受到安装面的中心线不重合度,组装误差的影响.若受到了这种影响,则可能造成使用寿命缩短、运行不畅,选型时请咨询THK。
【提高了阻尼效果】
机床(装配NR或NRS)非切削运行时,LM滚动导轨像平常一样轻快地运动,机床切削工件时,由于LM滚动导轨承受切削负荷,钢球与滚动面之间的接触面积增大,滚动运动与滑动运动混和在一起,成为恰当的滚动滑动运动。因此,摩擦阻力增加,提高了阻尼效果(减衰性)。由于这时滑动的绝对量甚微,磨损极少,因而对寿命不会产生影响。
【极其合理的LM滚动导轨】
MR和NRS型不会产生在哥德式拱形沟槽中所见到的过大的差动滑动,快速进给时能轻快地运动,实现了较高的定位精度。同时,在切削时根据切削负荷会产生适当的差动滑动,来增加滚动阻力,提高了阻尼效果,改善了切削性能。因此,NR和NRS型是设计极其合理的LM滚动导轨。
【高刚性】反径向与侧向刚性低下的原因是由于LM滑块或LM轨道本身的刚性低,为了提高LM滑块和LM轨道的刚性使用FEM在有限的尺寸内对LM滑块和LM轨道进行了优化设计。同时,THK还备有具有相同尺寸但特性有所不同的、径向型的NR-X型和4方向型的NRS-X型这2种类型的产品,可根据条件要求来选择使用。
【超重载荷】
因为滚动面的曲率近似于球径,所以承载负荷时,钢球接触面积会变大,LM滚动导轨能够获得超重载荷的承载能力。

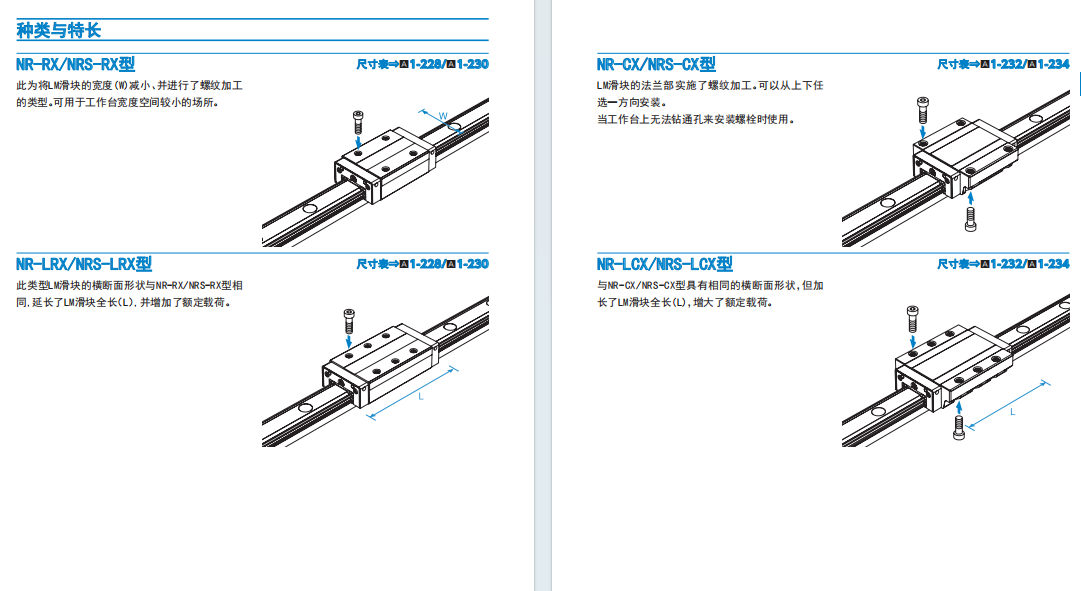

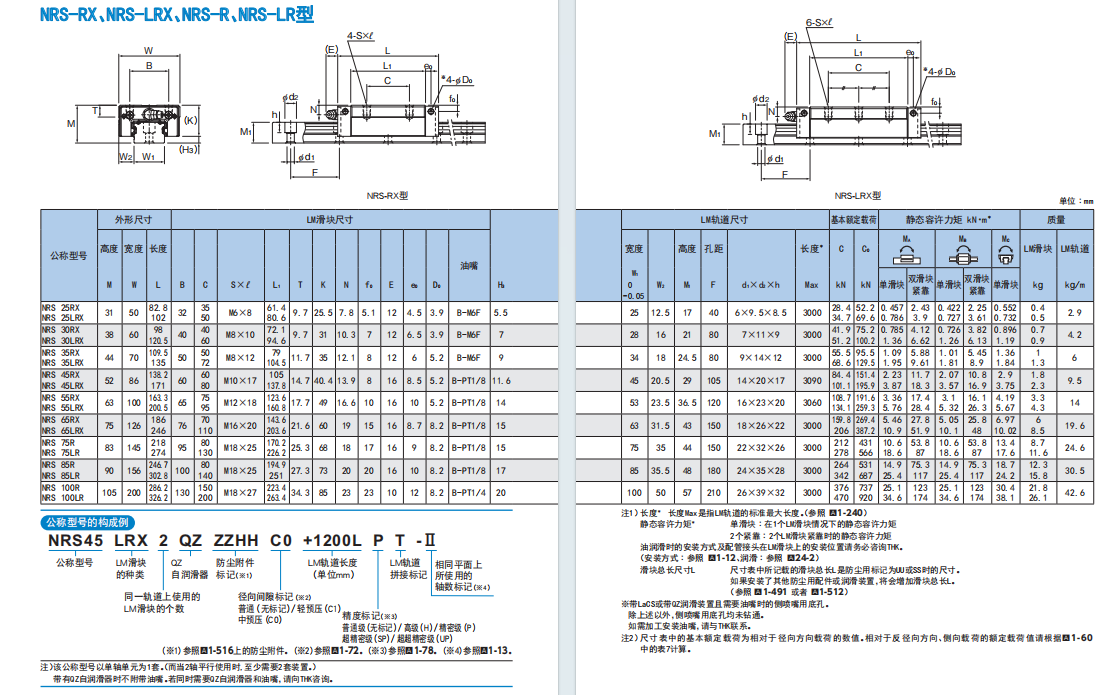

THK代理商特价型号：THK NRS-RX系列包含： NRS25RX、NRS30RX、NRS35RX、NRS45RX、NRS55RX、NRS65RX等型号滚动导轨。
THK一级代理商特价型号：THK NRS-LRX 系列包含：NRS35LRX、NRS45LRX、NRS55LRX、NRS65LRX等型号滚动导轨。

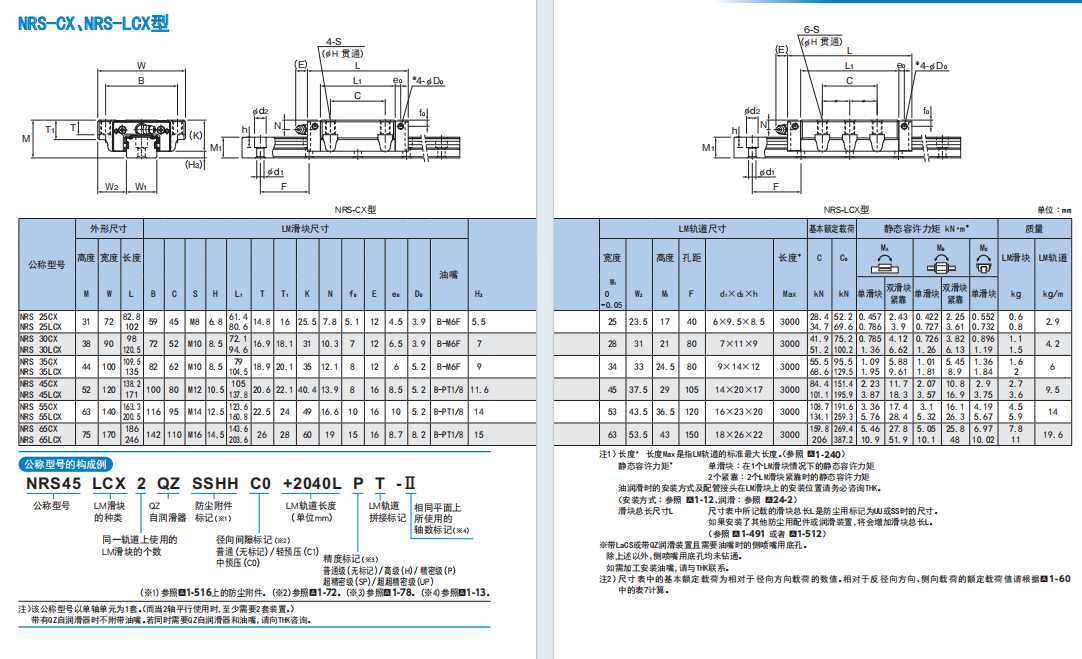

THK中国总代理THK NRS-CX 系列包含：NRS25CX、NRS30CX、NRS35CX、NRS45CX、NRS55CX、NRS65CX等型号滚动导轨。
THK中国一级代理商促销：THK NRS-LCX 系列包含：NRS25LCX、NRS30LCX、NRS35LCX、NRS45LCX、NRS55LCX、NRS65LCX等型号滚动导轨。

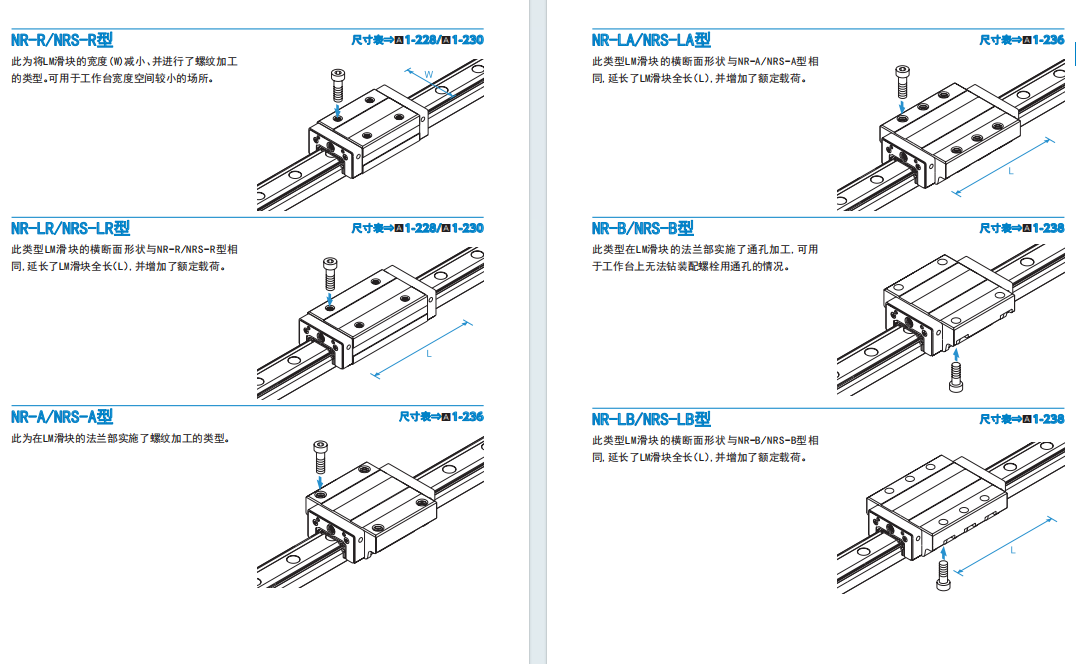

THK代理商特价型号：THK NRS-R 系列包含：NRS25R、NRS30R、NRS35R、NRS45R、NRS55R、NRS65R、NRS75R、NRS85R、NRS100R等型号滚动导轨。
THK NRS-LR 系列包含：NRS25LR、NRS30LR、NRS35LR、NRS45LR、NRS55LR、NRS65LR、NRS75LR、NRS85LR、NRS100LR、NRS25XLR、NRS30XLR、NRS35XLR、NRS45XLR、NRS55XLR、NRS65XLR、NRS75XLR、NRS85XLR、NRS100XLR等型号滚动导轨。

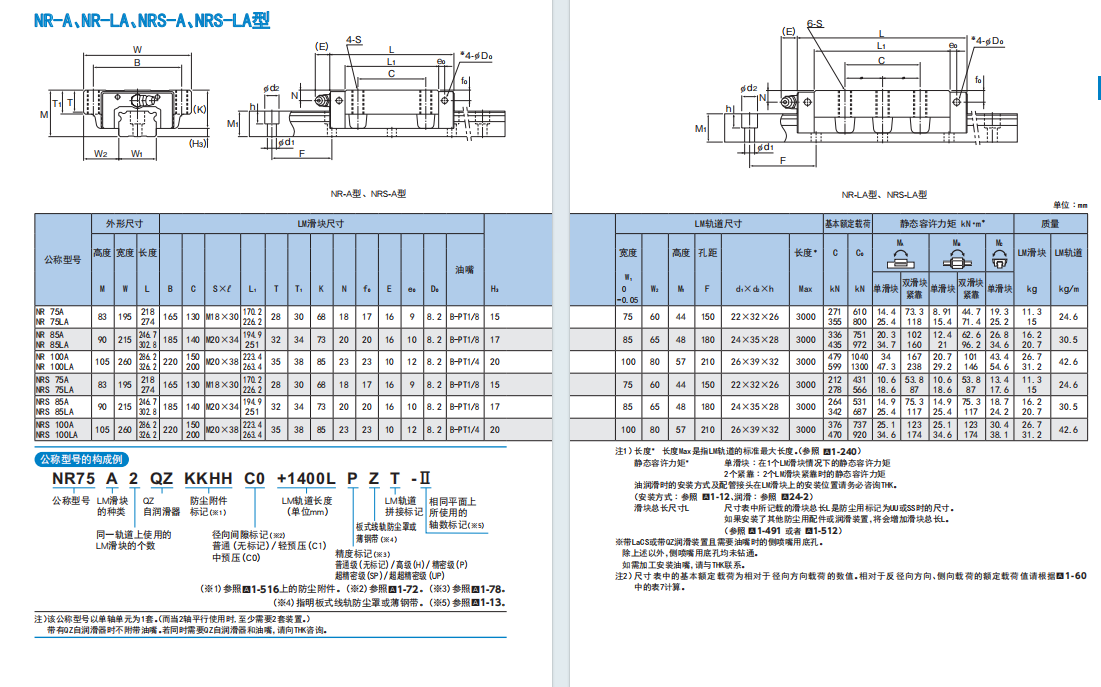

THK NRS-A 系列包含：NRS25A、NRS25XA、NRS30A、NRS30LA、NRS35A、NRS35LA、NRS45A、NRS45LA、NRS55A、NRS55LA、NRS65A、NRS65LA、NRS75A、NRS75LA、NRS85A、NRS85LA、NRS100A、NRS100LA等型号滚动导轨。
THK NRS-LA 系列包含：NRS25LA、NRS30LA、NRS35LA、NRS45LA、NRS55LA、NRS65LA、NRS75LA、NRS85LA、NRS100LA等型号滚动导轨。

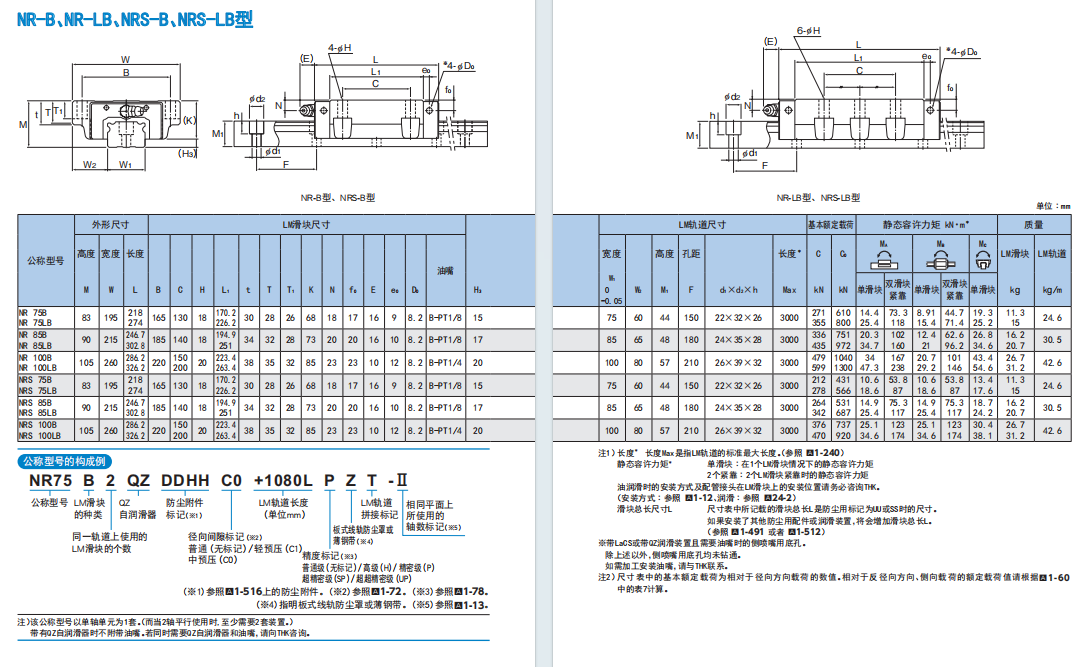

THK NRS-B 系列包含：NRS25B、NRS25XB、NRS30B、NRS30LB、NRS35B、NRS35LB、NRS45B、NRS45LB、NRS55B、NRS55LB、NRS65B、NRS65LB、NRS75B、NRS75LB、NRS85B、NRS85LB、NRS100B、NRS100LB等型号滚动导轨。
THK NRS-LB 系列包含：NRS25LB、NRS30LB、NRS35LB、NRS45LB、NRS55LB、NRS65LB、NRS75LB、NRS85LB、NRS100LB等型号滚动导轨THK厂家促销。
中国一级代理商，THK产品技术团队，专注代理进口 THK 全系列产品，THK 直线导轨、THK 滑块、THK 直线轴承、THK 滚珠丝杆、THK 交叉滚子轴承、THK 交叉滚子导轨、THK 交叉滚子工作台、THK 花键轴、THK 花键螺母等THK产品。THK 滑块与 THK 直线导轨公司仓库常年大量现货备货，怀着满腔诚意服务好国内外工厂及经销商等新老客户提供最便捷、优质的服务。现免费提供THK产品报价,THK 产品资料下载,THK产品选型咨询,THK技术服务，第一时间为您提供THK产品信息送达。
